リストストラップ、マット(作業台・床)用接地器具

リストストラップ用静電マット用(作業台用・床用)の接地機器を各種取り揃えております。
DESCO社の製品は最新のANSI/ESD S20.20に適合しています。
各製品個別の詳細な仕様を記載したPDFファイル(英文)を用意しております、お申し付け下さい。
マットや作業台との接続用ソケット・スナップ・スタッド等の接続用金具のハードウエアはこちらです。
接地はデイジーチェーンで接続しないでください、必ず直列に接続して下さい。
途中に高抵抗値の箇所が有るとせっかくの接地が無意味に成ってしまいます。

リストストラップ専用接続用コード&ターミナル
〔#09740も#09741も1Mの抵抗器は取り付けられていません)

作業テーブルの下や横に簡単に取り付けられるので作業テーブルが広く使えます

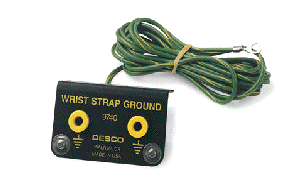

#09740(リストストラップ2本用)
リストストストラップ接続口2個、10フィート(約3メートル)接地用コード付き。
終端はOリング
サイズ:高さ38.1X幅63.5ミリ(1.5X2.5インチ)
標準出荷梱包:5個

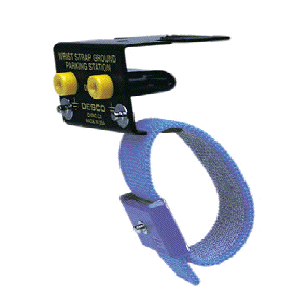

#09741(リストストラップ2本用)
リストストストラップ接続口2個、10フィート(約3メートル)接地用コード付き。
終端はOリング
リストストラップを使用しないときに保持するフック付き
サイズ:高さ38.1X幅63.5ミリ(1.5X2.5インチ)
標準出荷梱包:5個


作業マットとリストストラップを同時に一箇所で接地するコード

リストストラップ用接続口 2箇所、10フィート・15フィートコード付き:本体底面にマット接続用の10ミリソケットがモールドされています
デスクトップマットに標準添付の接地キットは下記の#14213(#09826+ユニバーサルスナップキット)になります



#09820(抵抗無し10ミリソケット)10フィート(約3メートル)コード 終端はOリング
#09821(1M
抵抗付き10ミリソケット)10フィート(約3メートル)コード終端はOリング

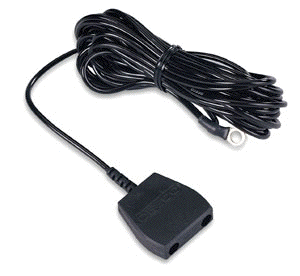

#09825(
抵抗無し10ミリスタッド) 15フィート(約4.5メートル)コード終端はOリング
#09826(
1M 抵抗付き10ミリスタッド)15フィート(約4.5メートル)コード終端はOリング
#14213(#09826+#09864ユニバーサルスナップキット

サイズ:高さ8.89X幅31.75X奥行き32.26ミリ(0.35X1.25X1.27インチ)
標準出荷梱包:5本

デスクトップマット・フロアマット兼用接地コード
作業台用マットにもフロアマットの接地にも使用できます、邪魔にならない小型のカバー付きソケット。



#09817(抵抗無し 10ミリソケット)10フィート(約3メートル)終端はOリング
#09818(
1M 抵抗付き10ミリソケット)10フィート(約3メートル))終端はOリング
接続部サイズ:幅16.26X高さ7.4X奥行き38.4ミリ(0.64X0.290X1.51インチ)
標準出荷梱包:5本

フロアマット専用接地コード
15フィート(約4.5メートル)コード付き、10ミリスナップ
接地部の接触不良を防ぎ、作業者の邪魔にならない保護ソフトカバー付き。
床用マットの標準付属品は下記の#14234(#09813+#09864ユニバーサルスナップキット)になります



#09814 15フィート(約4.5メートル)(抵抗無し 10ミリソケット)終端はOリング
#09813 15フィート(約4.5メートル)(1M 抵抗付き10ミリソケット)終端はOリング
#09816  6フィート(約1.8メートル)(
抵抗無し 10ミリソケット、リードの終端はバナナプラグ

#14234(#09813+#09864ユニバーサルスナップキット
サイズ:カバーの直径44.45X高さ8.13ミリ(1.75X0.32インチ)

標準出荷梱包:5本
接地コードの分配器(ハブ)
リストストラップの分配器としてもご利用いただけます
バナナプラグ接続口 4個、10フィート(約3メートル)コード付き、終端はOリング、ハブ本体の底面にマット接続用10ミリスナップ付き
#09835(抵抗器無し 10ミリスタッド)
#09826(1M 抵抗器付き)



サイズ:高さ12.1X幅64X奥行27.7ミリ(0.475X2.52X1.09インチ)
標準出荷梱包:5個
省スペース6個口 マルチハブ 新発売
#09837(抵抗器無し)
1個のハブでリストストラップのバナナプラグ6本+マット接地コード6本接続可能。
作業台の上にも作業台の足にも取り付けられる省スペース接地ハブ。
接地点の少ない現場向き。
10フィート
(約3メートル)コード付き、終端はOリング



標準出荷梱包:5個

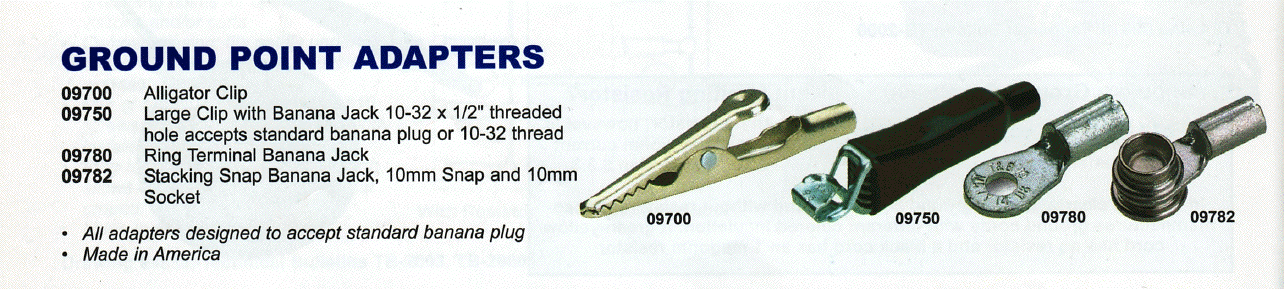

各種アダプター


DESCO社製バナナジャックがアダプター後部に差し込めます。
09700 わに口クリップ  標準出荷梱包:50個 (リストストラップキットには1個が標準で付属しています)
09750 大型クリップ   標準
出荷梱包:50個
09780 リングターミナル 標準
出荷梱包:100個
09782 10ミリソケットにも10ミリスナップにも接続できます 標準
出荷梱包:100個

掲載商品の卸売りはメーカー標準出荷梱包の単位になりますのでご了承下さい。
