マイクロドリラー用ドリルビット

0.03ミリ最小径のツイストドリル



エンドミルについてはお問い合わせ下さい、エンドミルは0.05ミリ、カウンターシンク・テーパーエンドミルは0.12ミリからございます。 刃長はエンドミル径の2倍が標準になります、その他はご相談下さい。

ドリルビット・エンドミル価格表


ドリルビットと専用プーリー

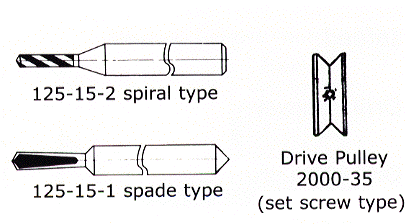

125−15−1(平刃:スペード)
規格   :3.18ミリ径38ミリ長(0.125”X1.5”)
サイズ  :0.025ミリ〜0.500ミリ(サイズの詳細は下表をご参照下さい)。
トレランス:+/−0.0002インチ

刃の長さ :穴径の5〜7倍
材質   :ソリッドタングステンカーバイド
出荷単位 : 2本
対応機種 :ドリラー2000、ModelH
125−15−2シリーズ(スパイラル)
シャンク径:3.18ミリ径38ミリ長(0.125”X1.5”)
サイズ  :0.100ミリ〜0.500ミリ(サイズの詳細は下表をご参照下さい)。
トレランス:+/−0.0005インチ

刃の長さ :穴径の10倍
材質   :ソリッドタングステンカーバイド
出荷単位 : 2本

対応機種:ドリラー2000、H

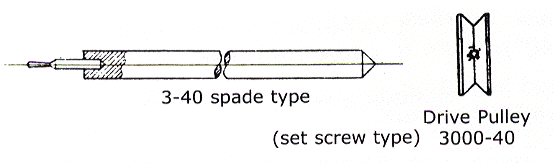

3−40シリーズ(平刃:スペード)

規格   :3.0ミリ径50ミリ長(0.118”X2,0”)
サイズ  :0.025ミリ〜0.500ミリ(サイズの詳細は下表をご参照下さい)。
トレランス:+/−0.0002インチ

刃の長さ :穴径の5〜7倍
材質   :刃先ソリッドタングステンカーバイド、マンドレルHSS鋼
出荷単位 : 2本
対応機種 :ドリラー2000、ModelH

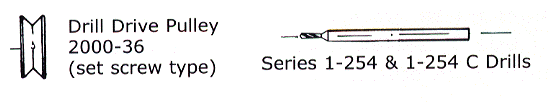

1−254&1−254Cシリーズ(ツイスト)

規格   :1.00ミリ径25.0ミリ長
サイズ  :
0.030ミリ〜0.500ミリ(HSSコバルト9.5%)
      0.100ミリ〜0.500ミリ(ソリッドタングステンカーバイド)
     (サイズの詳細は下表をご参照下さい)。

トレランス:+/−0.0005インチ
刃の長さ :穴径の5〜7倍
材質   :HSSコバルト9.5% & ソリッドカーバイド
出荷単位 : 5本
対応機種 :ドリラー2000、ModelH、 ModelL
1ミリの取付け可能なコレットチャックを装備したマシンでは機種を問わずご使用いただけます。
#45−35ドリル用コレットチャック

他社製の1ミリシャンクのドリルビットをminitool社製のマシンでご利用の際はこのプーリーをご利用下さい(コレットの逃げ:0.0005”以下)。
#45−35のコレットは
MODEL Hで使用できます。
minitool社の説明に戻る。

ドリルビットサイズ表

シーリーズ

3-40
125-15-1
125-15-2
1-254
1-254C

サイズ(ミリ)

平刃:スペード
平刃:スペード
スパイラル
スパイラル
スパイラル

0.025

◎
◎
−−−
−−−
−−−

0.030

◎
◎
−−−
◎
−−−

0.040

◎
◎
−−−
◎
−−−

0.050

◎
◎
−−−
◎
−−−

0.060

◎
◎
−−−
◎
−−−

0.070

◎
◎
−−−
◎
−−−

0.080

◎
◎
−−−
◎
−−−

0.090

◎
◎
−−−
◎
−−−

0.100

◎
◎
◎
◎
◎

0.110

◎
◎
◎
◎
◎

0.120

◎
◎
◎
◎
◎

0.130

◎
◎
◎
◎
◎

0.140

◎
◎
◎
◎
◎

0.150

◎
◎
◎
◎
◎

0.160

◎
◎
◎
◎
◎

0.170

◎
◎
◎
◎
◎

0.180

◎
◎
◎
◎
◎

0.190

◎
◎
◎
◎
◎

0.200

◎
◎
◎
◎
◎

0.210

◎
◎
◎
◎
◎

0.220

◎
◎
◎
◎
◎

0.230

◎
◎
◎
◎
◎

0.240

◎
◎
◎
◎
◎

0.250

◎
◎
◎
◎
◎

0.260

◎
◎
◎
◎
◎

0.270

◎
◎
◎
◎
◎

0.280

◎
◎
◎
◎
◎

0.290

◎
◎
◎
◎
◎

0.300

◎
◎
◎
◎
◎

0.310

◎
◎
◎
◎
◎

0.320

◎
◎
◎
◎
◎

0.330

◎
◎
◎
◎
◎

0.340

◎
◎
◎
◎
◎

0.350

◎
◎
◎
◎
◎

0.360

◎
◎
◎
◎
◎

0.370

◎
◎
◎
◎
◎

0.380

◎
◎
◎
◎
◎

0.390

◎
◎
◎
◎
◎

0.400

◎
◎
◎
◎
◎

0.410

◎
◎
◎
◎
◎

0.420

◎
◎
◎
◎
◎

0.430

◎
◎
◎
◎
◎

0.440

◎
◎
◎
◎
◎

0.450

◎
◎
◎
◎
◎

0.460

◎
◎
◎
◎
◎

0.470

◎
◎
◎
◎
◎

0.480

◎
◎
◎
◎
◎

0.490

◎
◎
◎
◎
◎

0.500

◎
◎
◎
◎
◎
メーカー推奨回転数:3,600r.p.m. Max.
