マイクロツール

標準品は軸径0.5ミリの高速度工具鋼(AISI M2)。
形状によっては軸径が
1.0ミリ、0.25ミリ、0.12ミリ、0.025ミリの工具があります。
この他に
素材はタングステンカーバイド、ステンレススチール製のものもあります。
下図をご参照下さい。 マイクロツールは単品で販売を致します。
エレクトロニクスばかりでなく、物性・蛋白・結晶解析のサンプリングにもご利用いただいております。

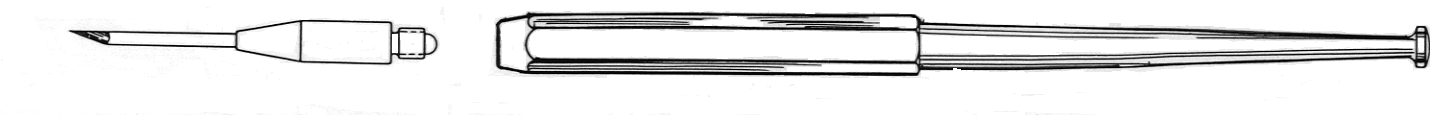

専用ハンドルMT−1(どのマイクロツールも取り付けることが出来ます)。
お客様の専用の治具に取り付ける時に必要な#8−32UNC(インチ)のタップセット(3本組)を用意しております。ご用命下さい。

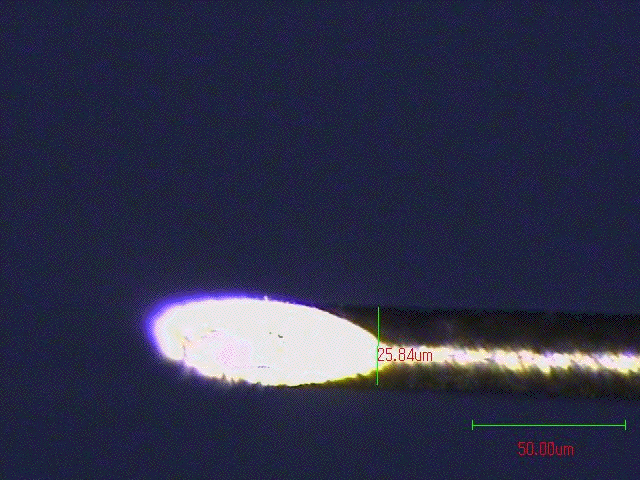

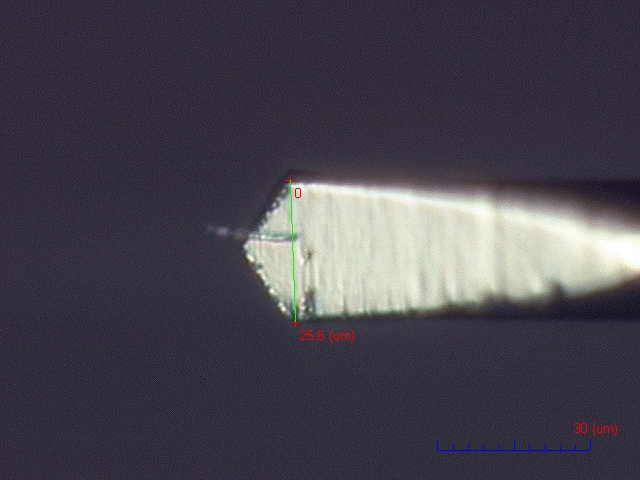

写真提供:株式会社マイクロサポート様

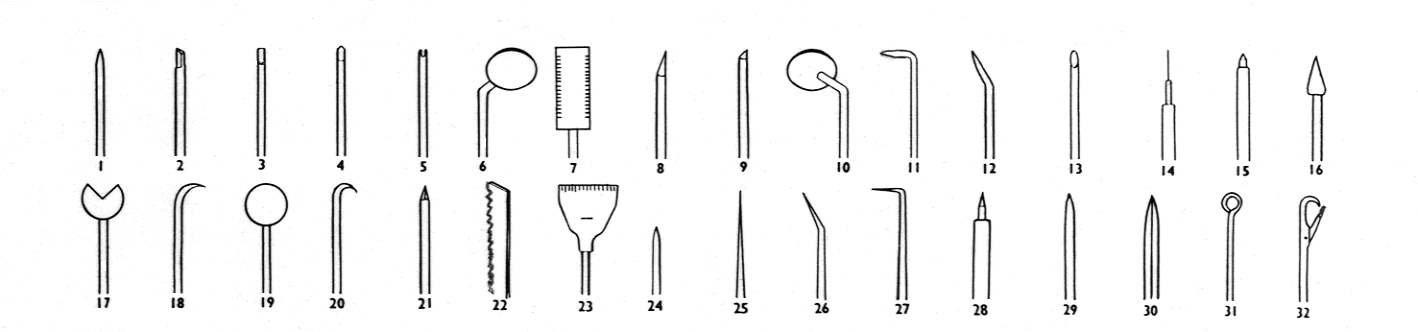

下図の工具形状があります、供給可能な軸径のサイズは下の表ご参照下さい。

ツールの素材

工具鋼

工具鋼

工具鋼

工具鋼

工具鋼

工具鋼

軸径

軸径

軸径

軸径

軸径

軸径

番号

品    名

1.000mm

0.800mm

0.500mm

0.250mm

0.120mm

0.025mm

1

ニードル ロング(ストレート)

◎

-------

◎

◎

◎

◎

2

グレーバー(カッター)

◎

-------

◎

◎

◎

------

3

チーズル(カッター)

◎

-------

◎

◎

◎

◎

4

スペイド(カッター)

◎

-------

◎

◎

◎

◎

5

フォーク

-------

-------

◎

◎

-------

------

6

ミラー前面型

-------

-------

◎

-------

-------

------

7

スケール (0.1ミリ目盛り)

-------

-------

◎

-------

-------

------

8

ナイフ 20°

◎

-------

◎

◎

◎

◎

9

ナイフ 45°

◎

-------

◎

◎

◎

◎

10

ミラー 後方型

-------

-------

◎

-------

-------

------

11

プローブ 90°曲

-------

-------

◎

◎

-------

------

12

プローブ 45°曲

-------

-------

◎

◎

-------

------

13

グレーバー(カッター) 楕円

◎

-------

◎

◎

◎

◎

14

ブラシ 単毛

-------

-------

◎

-------

-------

------

15

ダイヤモンドスクライバー

-------

-------

◎

◎

------

16

スパチュラー(パテナイフ)

-------

-------

◎

-------

-------

------

17

マニプレーター(ステンレス製)

-------

-------

◎

-------

-------

------

18

フック 90°

-------

-------

◎

◎

-------

------

19

バーニッシャー

-------

-------

◎

-------

-------

------

20

フック 180°曲

-------

-------

◎

------

-------

------

21

スクレッパー(三角)

◎

-------

◎

◎

◎

◎

22

のこぎり(引き切り)

-------

-------

◎

-------

-------

------

23

スケール (0.1ミリ目盛り)

-------

-------

◎

-------

-------

------

24

ニードル ショート

◎

-------

◎

◎

◎

◎

25

ウルトラマイクロニードル 先端部5ミクロン(ストレート)
タングステンカーバイド製

-------

-------

◎

◎

◎

------

26

ウルトラマイクロニードル 先端部5ミクロン 30度曲
ステンカーバイド製

-------

-------

◎

◎

◎

------

27

ウルトラマイクロニードル 先端部5ミクロン 90度曲
ステンカーバイド製

-------

-------

◎

◎

◎

------

28

カーバイド製スクライバー

◎

-------

◎

◎

◎

◎

29

ダイヤモンドヤスリ(丸)

-------

-------

◎

◎

-------

------

30

ダイヤモンドヤスリ(三角)

-------

-------

◎

-------

-------

------

31

ループ2ミリ径

-------

-------

◎

-------

-------

------

32

フック 25ミリ長

-------

-------

◎

-------

-------

------

タングステンカーバイド製

軸径

軸径

軸径

軸径

軸径

軸径

番号

品    名

1.000mm

0.800mm

0.500mm

0.250mm

0.120mm

0.025mm

1

ニードル ロング

◎

-------

◎

◎

◎

◎

2

グレーバー(カッター)

◎

-------

◎

◎

◎

-------

3

チーズル(カッター)

◎

-------

◎

◎

◎

◎

4

スペイド(カッター)

◎

-------

◎

◎

◎

◎

8

ナイフ 20°

◎

-------

◎

◎

◎

◎

9

ナイフ 45°

◎

-------

◎

◎

◎

◎

13

グレーバー(カッター) 楕円

◎

-------

◎

◎

◎

◎

21

スクレッパー(三角)

◎

-------

◎

◎

◎

◎

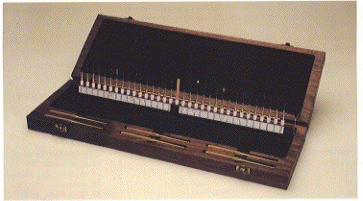

写真は専用ケース入り標準工具(0.5ミリ経)32本フルセット、ハンドル6本、砥石1本付き(Model 6X)
この他にマイクロツール8本+ハンドル1本収納の専用木製ケースもあります。
カティング用、プローブ用、マニプレート用、顕微鏡用のセットもございます、お問い合わせ下さい。
お客様ご自身が選ばれたマイクロツールで作業内容に最適な独自のツールセットをお作りいただけます。

ハンドル固定式マイクロツールはこちらです。
