精密小型卓上ボール盤　 Model L　カタログｐｄｆファイル（１０３Ｋ）

独自のＶ溝受けのドリルチャッキング方式（Ｖｅｅ−Ｂｅａｒｉｎｇ）を採用してドリルの”逃げ”を最小限にしています。
小穴開けにも微細な電子回路パターン修整等にもご利用下さい。

　　　　　　Vee-Bearing

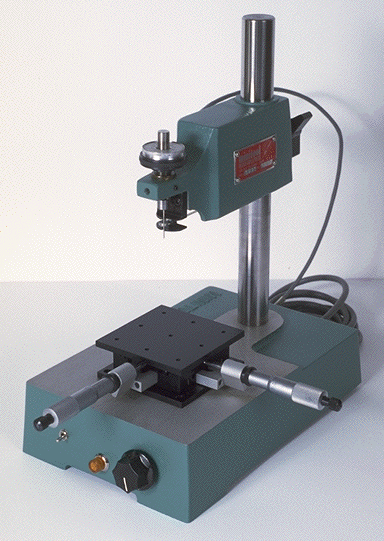

Model L (手動送り、写真はオプションのＸ−Ｙテーブルを装着しています）

サイズ：１７８Ｘ２７３Ｘ２６５ミリ
重　量：１４ポンド（６．３５キログラム）
使用可能ドリル：１−２５４、１−２５４Ｃシリーズ
回転数：０〜３５００ＲＰＭ　サーボモーター使用（スピードコントローラーを本体下部に内蔵）
ドリルの送り（１目盛り）：０．０７５ｍｍ
Ｖｅｅ−Ｂｅａｒｉｎｇ：カーバイドフェイス
最大ドリル送り量：５ミリ
マイクロドリリングマシンをどなたにもお使いいただける普及型モデル。


精密小型卓上ボール盤　 Model Ｈ　カタログｐｄｆファイル（１３９Ｋ）
　　　　Vee-Bearing　　

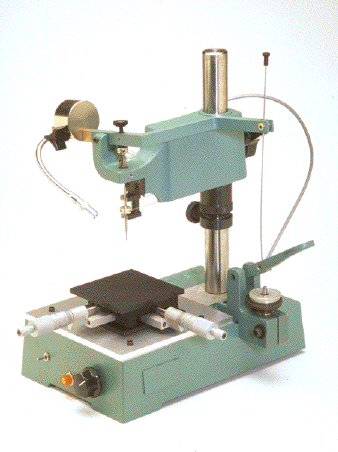

MODEL H (手動送り、写真はオプションのＸ−Ｙテーブルを装着しています）
独自のＶ溝受けのドリルチャッキング方式（Ｖｅｅ−Ｂｅａｒｉｎｇ）を採用してドリルの”逃げ”を最小限にしています。
このため０．０２５ミリの極小径のドリルが使用できます。
サイズ：１７８Ｘ２７３Ｘ２６５ミリ
重　　量：１８ポンド（８．０キログラム）
使用可能ドリル：１２５−１５−１，３−４０（平刃）、１−２５４（４５−３５コレットチャック使用時）
回転数：０〜３５００ＲＰＭ　サーボモーター使用（スピードコントローラーを本体下部に内蔵）
クリアランス：約１５０ミリ
ドリルの送り（１目盛り）：０．００１ｍｍ（マイクロメーター付レバー式）
Ｖｅｅ−Ｂｅａｒｉｎｇ：ダイヤモンドフェイス若しくはサファイアフェイス
最大ドリル送り量：５ミリ
超小穴が開けられるハイプレシジョンモデル。

オプション：自動制御式Ｘ−Ｙテーブル、手動式Ｘ−Ｙテーブル、資料吸着用バーキュームチャック、冷却ポンプ、作業用顕微鏡他。

専用ドリル：（各シリーズの対応機種とドリルのサイズはこちらをご参照下さい）
平刃（ＨＳＳ、カーバイド）　：　０．０２５ミリから
ツイスト（ＨＳＳコバルト）　：　０．０３ミリから
ツイスト（カーバイド）　　　：　０．１０ミリから
エンドミルも０．０５ミリから用意しております。
（エンドミル、ボールエンドミル、テーパーエンドミル、カウンターシンク）
Ｘ−Ｙテーブル、真空吸着テーブル、顕微鏡、クーラントの付属品を用意しております。

この他にもフライス盤・大型ボール盤、ＣＮＣマシンに取り付けて小径ドリリングを行えるタイプのドリリングマシンもございます（こちらをご覧下さい）。

実験用に最適な駆動モーターをベースから分離したモデルのウルトラドリル　４０００，ウルトラドリル　５０００もあります。
カタログをご請求下さい。
